• fpc板切割选择冲压分板机

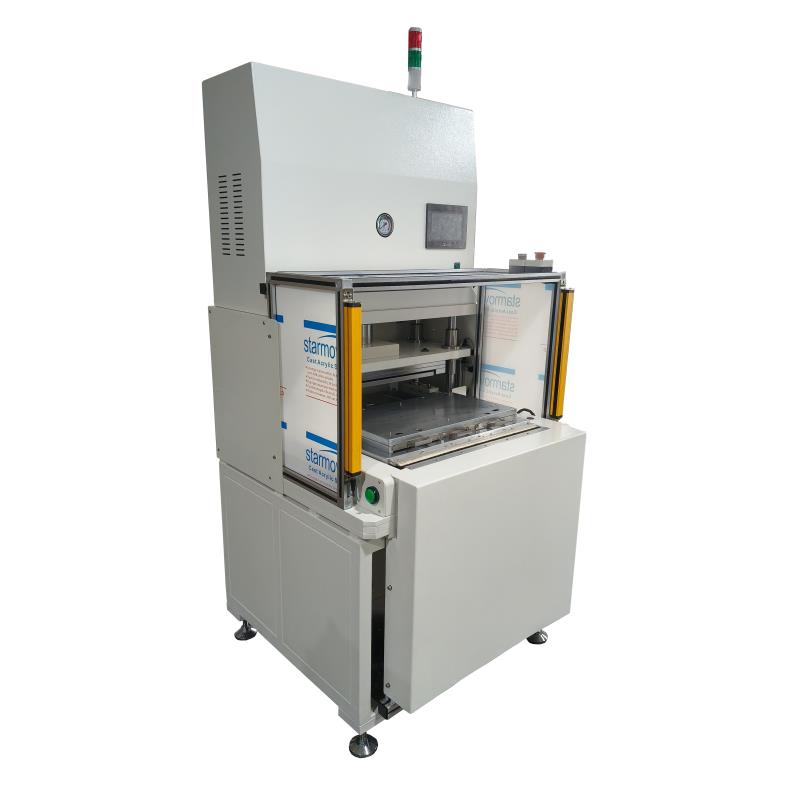

  邮票孔分板机，pcb冲压分板机 YLPL-2












  冲压分板机特点：

  1、PCBA分板机为模具冲裁式分板机。

  2、设备结构紧凑，机身坚固，台湾著名增压缸品牌。

  3、设备运行平稳，低振动，低噪音。

  4、中文触摸屏显示，面板清晰，中文报警功能显示，异常报警一目了然。

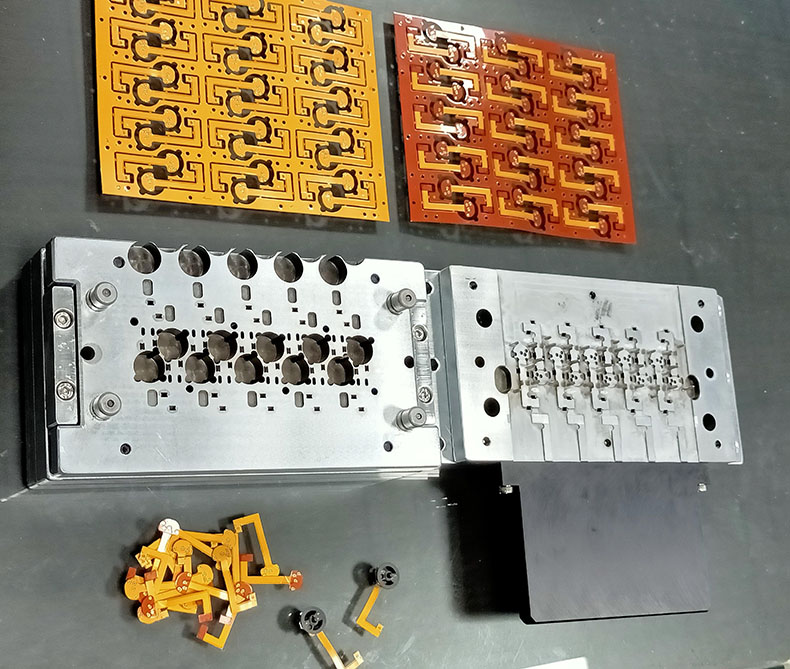

  5、设备具有通用性。可更换多款模具，且换模方便快捷，模具高度不受限制。

  6、设备安全性：

    6.1.双开关双手动作启动。

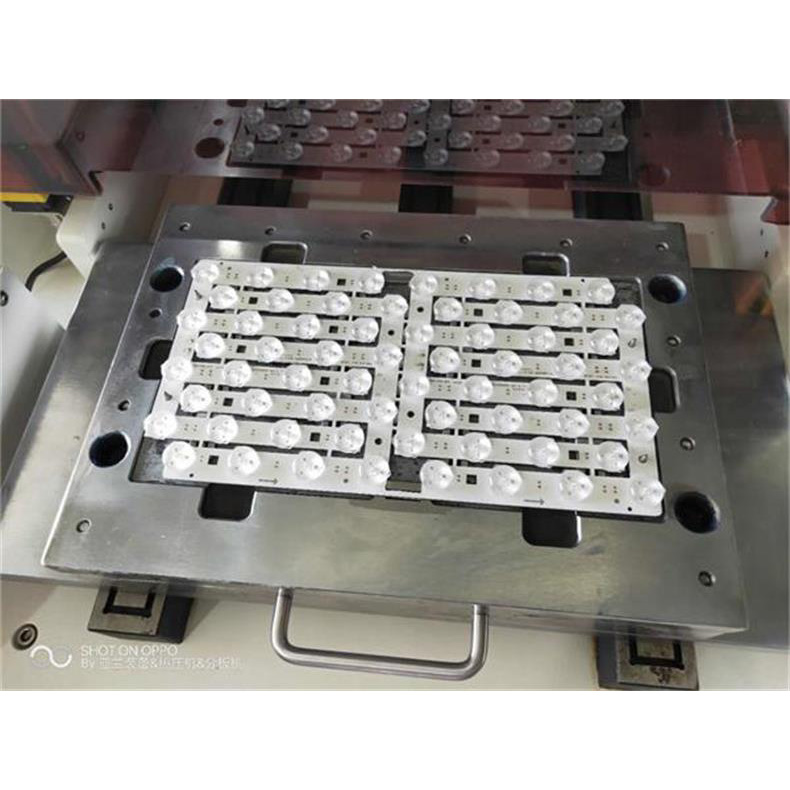

  6.2.设备配置下模进出滑道，下模自动进出，取放产品方便安全。
  6.3.设置急停开关，发现问题及时停机。
  6.4.设置安全门，避免安装调试模具时手的误入。（正常操作时无安全门不工作）
  6.5.设置安全门口对射装置，模具上放错板、对射装置可以感应失误，模具不能进入。
  6.6.安全气压设置功能，超限报警。自动计数，超限停机。

  7、将切板时产生的内应力降低并且避免锡裂

  8、冲切半成品PCB、 FPC效率高，世界500强指定产品供应商。

  冲压分板机机器规格：

  1、机器尺寸：      900×750×1950mm 长/宽/高

  2、冲裁力：          15T
  3、气缸回程开模力：400Kg

  4、工作气压       0.30-0.70Mpa干燥气源
  5、放板面积       330×220mm
  6、使用电压       220VAC
  7、行程速度：     8～15s可调（不含放板取件时间）
  8、工作行程：      ≥60mm
  9、工作噪音：      ≤60dB
  10、工作精度：     ±0.05mm
  11、机器重量      700kg
